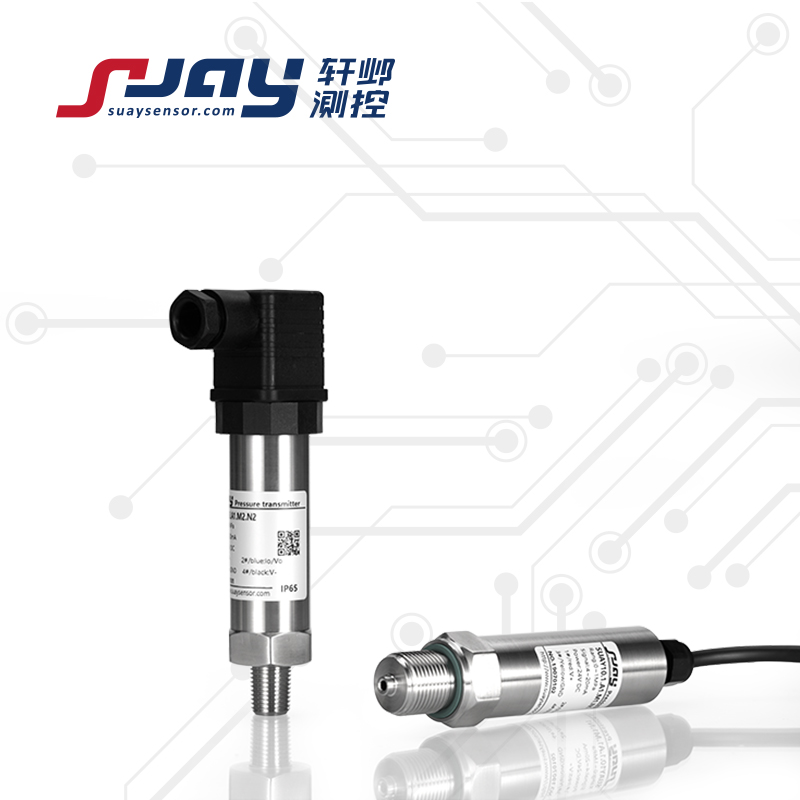

絕壓變送器廣泛應用于科研、航空航天，制藥，檢漏，自動化設備配套等領域。采用德國進口的陶瓷電容壓力敏感元件，在不大幅度損失輸出信號的情況下可將最小量程遷移至0-1Kpa、2Kpa、5Kpa、10Kpa，輔以特殊、穩定、高輸入阻抗的信號處理模塊，使其具有優良的綜合測量精度，滿足真空測量的需要。
適用范圍：
科研院校 食品衛生行業
醫療設備 制藥行業
航空航天 真空包裝
自動化設備配套 檢漏設備
產品特點
量程覆蓋（絕壓）0~1KPa，2KPa，5KPa，10KPa，100KPa...7MPa
穩定可靠，有效測量精度高，可達0.1%，特殊量程可達±0.05%FS。
敏感元件具有一定的耐腐蝕性能，過載性能突出。
結構與壓力連接多樣，可根據用戶實際工況特殊設計、定制
該產品可提供RS485輸出（SUAY自定義協議、MODBUS RTU、IEEE754浮點數）
產品性能指標
| 測量范圍 | 絕 壓：0~1KPa，2KPa，5KPa，10KPa，100KPa...7MPa 高真空度：0.02-200Pa...10KPa | |
| 靜態精度① | ±0.1%FS ±0.25%FS ±0.5%FS | |
| 信號輸出/供電 | 4-20mA 0-5V 0-10V 1-5V | 12-36VDC(典型24VDC) |
| 數字信號輸出RS485 | 5V/5-16VDC/24VDC | |
| 測量介質 | 與316不銹鋼兼容的氣體或液體 | |
| 工作溫度 | -20～85℃ | |
| 補償溫度 | -10～70℃ | |
| 貯存溫度 | -40～100℃ | |
| 長期穩定性 | 典型：±0.1%FS/年 不超過：±0.2%FS/年 | |
| 零點溫度漂移 | 典型：±0.01%FS/℃ 不超過：±0.02%FS/℃ | |
| 靈敏度溫度漂移 | 典型：±0.01%FS/℃ 不超過：±0.02%FS/℃ | |
| 過載能力 | 2倍滿量程壓力 （5Kpa量程，泄露壓力試驗，2.5Mpa 合格） | |
| 有效測量壽命 | ﹥106壓力循環（P:10-90%FS） | |
| 抗振動性 | 20g ，（IEC 60068-2-6） | |
| 抗沖擊性 | 20g， 11mS | |
| 響應時間 | ≥10ms | |
| 分辨率 | 大于10-5（通常受限采集顯示設備，理論無限小） | |
| 負載電阻 | ≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出） | |
| 絕緣電阻 | 200M?，100VDC | |
| 壓力接口 | M20*1.5，G1/4，KF16（典型）； G1/2，KF25（可選） | |
| 電氣連接 | 接插件或直出電纜2m | |
| 接口及殼體材料 | 304/316L不銹鋼 | |
| 外殼防護 | IP65（插頭型） IP67（電纜型） | |
| 安全防爆 | Ex iaⅡ CT6（本安） | |
| 密封圈 | 氟橡膠 | |
| 傳感器膜片 | 氧化鋁陶瓷 | |
注：①包含非線性、遲滯和重復性
選型參數對照表
| 型號 | 量程 | 精度 | 輸出 | 安裝螺紋 | 電氣連接 | 特定參數 |
| SUAY30 | -100KPa~0 ...10KPa ...7MPa 量程可選 | 4:±0.1%FS 2:±0.25%FS 1:±0.5%FS | A1:4-20mA V1:0-5V V2:1-5V V3:0-10V D:RS485 V0:定制 | M1:M20*1.5 M2:G1/4 M6:KF16 可選 M3:G1/2， M7:KF25 M0:定制 | N1:直出2米 N2:赫斯曼插頭 N3:航空插頭 | S:抗干擾 L:顯示 E:本案防爆 |
| SUAY30.2.A1.M1.N1.E | ||||||
選型提示：
1. 被測介質應與產品接觸的材料相兼容，
2. 選型附加功能代號"E” 本安防爆型，須經安全柵供電。
3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
